On les voit peu une fois les travaux terminés, mais les boîtes électriques sont essentielles à une installation sûre : elles protègent les connexions, évitent les courts-circuits et facilitent les interventions futures. Voici comment choisir la bonne boîte pour chaque usage sur votre chantier.
Sommaire
Les types de boîtes électriques en un coup d'œil
| Boîte | Rôle | Où ? |
|---|---|---|
| Encastrement | Recevoir une prise ou un interrupteur | Dans le mur, derrière chaque appareillage |
| Dérivation | Raccorder et répartir les fils | Dans le mur ou le plafond, accessible |
| Étanche | Protéger les connexions de l'eau et de la poussière | Extérieur, garage, jardin, locaux humides |
| Préinstallation clim | Préparer l'arrivée de la clim | Derrière l'unité intérieure |
La boîte d'encastrement
Elle se scelle dans le mur et reçoit le mécanisme de la prise ou de l'interrupteur. Choisissez une boîte assez profonde si vous prévoyez d'ajouter un module de maison connectée derrière l'interrupteur. Exemple : boîte d'encastrement carrée maxi 50 mm LAP.
La boîte de dérivation
C'est là que l'on raccorde les fils entre eux pour alimenter plusieurs points (lumières, prises). Toutes les connexions doivent se faire dans une boîte, jamais directement dans la gaine ou dans le mur, et la boîte doit rester accessible. Choisissez la taille selon le nombre de câbles :
- Boîte de dérivation ronde : petits raccordements.
- Encastrée 10 × 10 cm et 13 × 13 cm (LAP) : usage courant.
- Encastrée 15 × 15 cm Solera : nombreux câbles, circuits principaux.
Conseil Brico MIM : prenez toujours une boîte un peu plus grande que nécessaire. Des fils trop serrés chauffent et rendent les interventions difficiles.
La boîte étanche : pour l'extérieur et les locaux humides
Jardin, façade, garage, buanderie, local de pompe ou de piscine : les connexions doivent y être protégées de l'eau et de la poussière. Exemples : boîte étanche 8 × 8 cm, 100 × 100 mm, 180 × 140 mm et 24 × 18 cm. Indispensable pour raccorder votre éclairage de jardin.

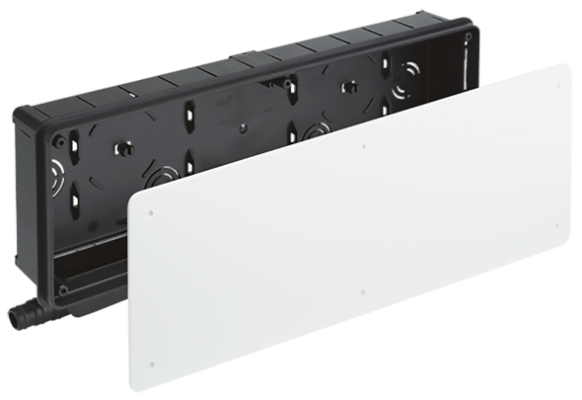

La boîte de préinstallation climatiseur
Encastrée dans le mur à l'endroit de l'unité intérieure, elle regroupe proprement les liaisons frigorifiques, l'évacuation des condensats et l'alimentation électrique. Résultat : aucune goulotte disgracieuse et une pose de la clim plus simple, même des années après la construction. Exemples : boîte de préinstallation Solera réf. 178 et boîte de préinstallation à encastrer Solera. Voir aussi notre article sur l'entretien et l'installation du climatiseur.
Questions fréquentes
Peut-on faire une connexion sans boîte de dérivation ?
Non. Toute connexion doit être placée dans une boîte fermée et accessible, pour la sécurité et pour pouvoir intervenir plus tard.
Boîte étanche obligatoire dehors ?
Oui. À l'extérieur et dans les pièces humides, utilisez des boîtes étanches adaptées.
Et pour le tableau électrique ?
Consultez notre guide pour choisir son coffret électrique.
Équipez votre chantier électrique
Boîtes LAP et Solera, coffrets Hager, Ingelec et OGE.
