قد تعطي كاميرا مراقبة ذات جودة جيدة صورة رديئة، أو تنطفئ ليلاً، فقط بسبب توصيل سيئ. يعتمد توصيل كاميرات المراقبة على أمرين: إيصال الفيديو إلى جهاز التسجيل، وإيصال تغذية 12 V إلى الكاميرا. كابل محوري، كابل شبكة RJ45، بالون، علبة تغذية: يساعدك هذا الدليل المبسط على اختيار الحل المناسب وتجنب الأخطاء الأكثر شيوعاً.
المحتويات
تناظري HD أو IP: طريقتان للتوصيل
قبل اختيار الكابل، حدد نوع الكاميرا:
- الكاميرات التناظرية HD (HDCVI، AHD، TVI): تُوصل بجهاز تسجيل XVR أو DVR. يمر الفيديو عبر كابل محوري ينتهي بمقابس BNC، أو عبر كابل شبكة UTP مع بالونات. وتصل تغذية 12 V عبر كابل منفصل أو عبر أسلاك من نفس الكابل.
- كاميرات IP: تنقل الفيديو رقمياً عبر كابل شبكة RJ45 (Cat5e أو Cat6). مع محوّل (switch) أو جهاز تسجيل PoE، ينقل نفس الكابل التيار الكهربائي أيضاً. ويحدد معيار Ethernet طول المقطع الواحد من الكابل بـ 100 م.
تعمل كاميرات Dahua HDCVI المتوفرة في قسم كاميرات المراقبة لدينا بتقنية تناظرية HD: تُوصل بالكابل المحوري أو بالبالونات.
محوري، بالون أو RJ45: المقارنة
| الحل | لأي كاميرات | المزايا | نقاط الانتباه |
|---|---|---|---|
| كابل محوري (RG59 / RG6) + مقابس BNC | تناظرية HD | حل كلاسيكي، إشارة قوية، متوفر في نسخة «محوري + تغذية» | كابل أكثر سُمكاً، يصعب تمريره داخل الأنابيب |
| كابل UTP + بالونات | تناظرية HD | كابل رفيع واقتصادي، مسافات طويلة، أزواج حرة للتغذية | زوج بالونات لكل كاميرا، يجب شد الأطراف بعناية |
| كابل شبكة RJ45 (Cat5e / Cat6) | IP | فيديو + تيار (PoE) في كابل واحد | 100 م كحد أقصى لكل مقطع، يجب إتقان التركيب (السيرتاج) |
البالون، الحل العملي

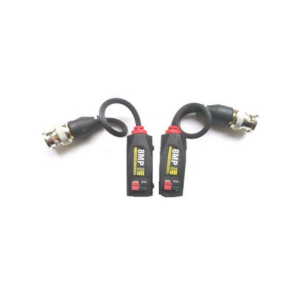

يستبدل بالون الفيديو السلبي HD 8 MP المباع كزوج الكابلَ المحوري بكابل UTP من نوع Cat5 أو Cat5e أو Cat6. وحسب بطاقته، فهو متوافق مع HDCVI وAHD وTVI وCVBS، ولا يحتاج إلى تغذية، وينقل الفيديو حتى 300 م بدقة 1080p و200 م بدقة 8 MP. يوضع بالون في جهة الكاميرا، والآخر في جهة جهاز التسجيل. ولا ينقل إلا الفيديو: يمر التيار عبر أزواج أخرى من الكابل أو عبر مصدر تغذية قريب من الكاميرا.
الكابل المحوري ومقابس BNC
إذا اخترت الكابل المحوري، فكل طرف يحتاج إلى مقبس BNC ذكر لكابل RG59 / RG6. المقبس المركب بشكل سيئ (الضفيرة تلمس السلك الداخلي، أو السلك الداخلي قصير جداً) يسبب صورة متقطعة أو شاشة سوداء: خذ وقتك في تعرية الكابل جيداً.
تغذية 12 V: اختيار القدرة المناسبة
هناك خياران: محول صغير لكل كاميرا، أو علبة تغذية مركزية توضع بالقرب من جهاز التسجيل. العلبة أكثر ترتيباً، وأسهل في الحماية والإصلاح. لاختيارها:
- اجمع استهلاك جميع الكاميرات (المذكور في بطاقتها، بالأمبير).
- أضف هامشاً يقارب 20 إلى 30% (تقريبي) للإضاءة بالأشعة تحت الحمراء ليلاً وللتشغيل.
- اختر علبة بعدد كافٍ من المخارج: ويُفضل مخرج احتياطي.
مثال: تذكر بطاقة علبة التغذية TTLINK 12 V 5 A ذات 4 قنوات أن كاميرا Dahua بدقة 5 MP تستهلك أقل من 0,6 A: أربع كاميرات تبقى أقل بكثير من 5 A. ولنظام من 8 كاميرات، توفر علبة TTLINK 12 V 10 A ذات 9 قنوات مخرجاً احتياطياً. وكلتاهما مزودتان بصمام (فيوز) لكل مخرج وعلبة تُقفل بمفتاح.
انتبه لانخفاض الجهد
في 12 V، يفقد الكابل الطويل والرفيع جزءاً من الجهد في الطريق. النتيجة: كاميرا تعيد التشغيل، وأشعة تحت حمراء لا تشتغل ليلاً. كتقدير تقريبي، عند تجاوز ثلاثين متراً تقريباً، زد مقطع أسلاك التغذية، أو ضاعف الأزواج المستعملة في كابل UTP، أو قرّب مصدر التغذية من الكاميرا.
نصيحة Brico MIM: سجّل على مخطط اسم كل كاميرا، وطول كابلها، ورقم قناتها على جهاز التسجيل. وضع ملصقاً على طرفي كل كابل أيضاً: يوم حدوث عطل، ستربح وقتاً ثميناً.
تمرير الكابلات وتوصيلها
- مرّر الكابلات داخل أنابيب حماية، خاصة في الخارج: الشمس والمطر يتلفان الكابلات المكشوفة.
- أبعد كابلات الفيديو عن كابلات 230 V في المسافات الطويلة: التشويش يضعف جودة الصورة.
- احمِ الوصلات الخارجية (BNC، البالونات، موصل التغذية) داخل علبة مقاومة للماء.
- ركّب الموصلات بإتقان لكاميرات IP: موصلات RJ45 8P8C لدينا مناسبة لـ Cat5 وCat5e وCat6. استعمل نفس ترتيب الألوان في الطرفين (غالباً T568B).
- اختبر كل كاميرا على جهاز التسجيل قبل تثبيت الكابلات نهائياً.
السلامة والأخطاء التي يجب تجنبها
جهة 12 V هي جهد منخفض جداً، لكن علبة التغذية تُوصل بشبكة 230 V. اقطع التيار من اللوحة الكهربائية قبل أي تدخل، واترك التوصيل بالشبكة الكهربائية لـ كهربائي مؤهل إذا لم تكن متأكداً. وبالنسبة للكاميرات المثبتة في الأعلى، اشتغل مع شخص آخر واستعمل سلماً ثابتاً.
أخطاء شائعة: عكس + و − في التغذية، استعمال محول بقدرة غير كافية، ترك وصلة معرضة للمطر، نسيان بالون في جهة جهاز التسجيل، أو الخلط بين كاميرات IP والتوصيل التناظري دون التحقق من التوافق.
